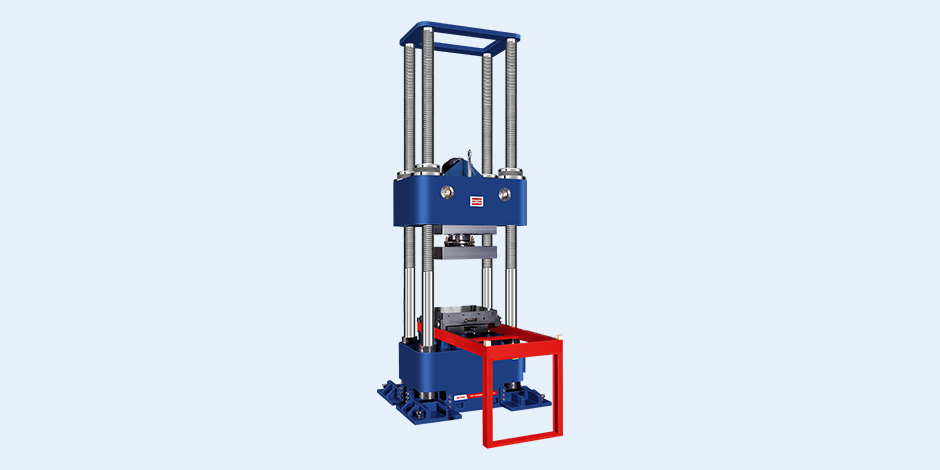

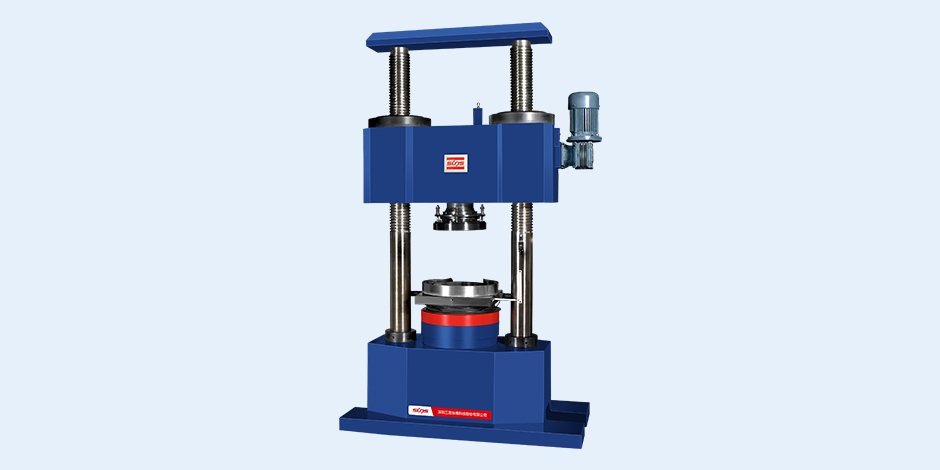

三思縱橫YAW-W系列電液伺服壓力試驗機
產品概況
專業用于金屬、水泥制品及混凝土等試樣的壓縮試驗。
適用標準
GB、ISO、ASTM、DIN、JIS等相關標準。
性能特點
◎蝸輪蝸桿自走式橫梁設計，配備力閉環伺服系統，實現精確等負荷加載；
◎全量程統一分辨率，滿足GB/T 50081普通混凝土抗壓強度試驗方法，支持復雜壓縮試驗設定；
◎專業液壓系統確保長時間保載精度，可擴展多種夾具適應不同抗壓試驗需求。
技術參數
| 規格型號 | YAW-1000 | YAW-2000 | YAW-3000 | YAW-5000 | YAW-10000 | YAW-20000 |
| 最大試驗力（kN） | 1000 | 2000 | 3000 | 5000 | 10000 | 20000 |
| 類型 | W型 | Y型 | ||||
| 試驗機示值準確度等級 | 0.5級 | 1級 | ||||
| 試驗力測試量程 | 1%-100%FS（全程不分檔） | |||||
| 測量分辨力 | 最大試驗力的1/500000 | |||||
| 混凝土（巖石）彈性模量 | 可擴展配置 | |||||
| 巖石剪切（45度）裝置 | 可擴展配置 | |||||
| 立柱間有效距離 | 580 | 495×795 | 495×795 | 1200×440 | 1700×840 | |
| 上下壓板間距離 | 600 | 1500 | 800 | |||
| 主機結構形式 | 兩立柱 | 四立柱 | ||||
| 上下壓板距離調節方式 | 蝸輪蝸桿 | 油缸 | ||||
| 橫梁移動速度（mm/min） | 250 | 300 | / | |||
| 上下壓板尺寸 | Φ300 | 600×600 | 1050×1050 | 1500×1500 | ||
| 活塞行程 | 140 | 100 | 80（或定制） | 800（或定制） | ||
| 活塞位移速度（mm/min） | 0-80 | 0-50 | ||||
| 試驗力加載速率范圍（FS/s） | 0.02%-2% | |||||
| 活塞運動方向控制 | 雙向油缸 | 單向油缸 | ||||
| 主機外形尺寸 | 720×1300×2300 | 1250×2000×3600 | 1440×850×3900 | 5600×1750×3900 | 7000×2150×5600 | |
| 控制柜外形尺寸 | 1350×600×900 | 1350×600×1010 | 1200×605×1150 | 1750×1250×900 | ||
| 總功率（kW）（三相五線制） | 7.5（AC380V 50Hz） | 12（AC380V 50Hz） | 18（AC380V 50Hz） | 36（AC380V 50Hz） | ||
| 重量 | 4000 | 8000 | 10000 | 38000 | 52000 | |
