產品概況

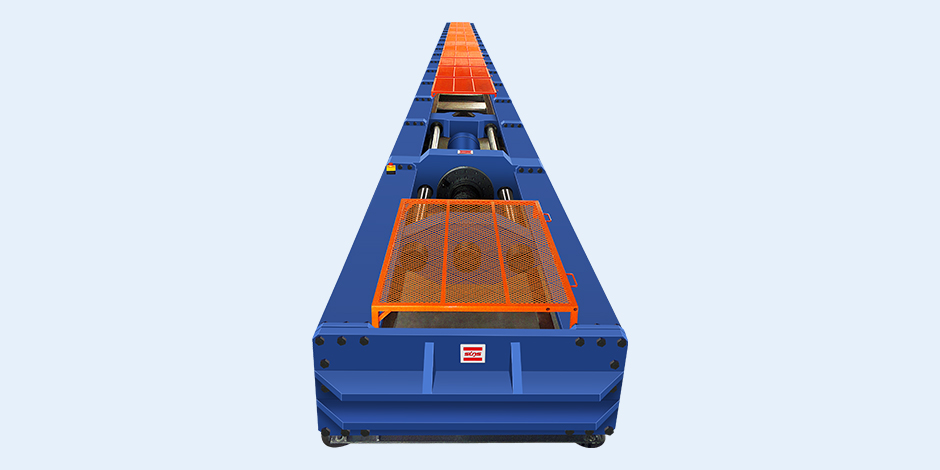

微機控制電液伺服臥式拉力試驗機是根據金屬線材等相關標準的試驗要求設計，操作簡單方便，調整試驗空間非常便捷，適用于各種超長金屬、非金屬材料，錨鏈、鋼絞線、鋼絲繩、電線電纜、鏈條、吊帶、圓環鏈、電瓷瓶、纜繩等大尺寸試樣的力學性能試驗。既可以做拉，也可以做壓，最大載荷和最大試驗空間可以根據客戶的需要來定制。適用于冶金、建材、科研院校、質量檢測等單位對產品、材料的生產檢測、開發研究等。

適用標準
GB、ISO、ASTM、DIN、JIS等相關標準。采用全數字閉環控制系統，能實現力、位移、變形的三閉環控制要求，控制方式能任意組合，平滑切換。

制造標準
GB/T 16826 《電液伺服萬能試驗機》；
JJG 1063 《電液伺服萬能試驗機》；
JJG 139 《拉力、壓力和萬能試驗機》
GB/T 2611 《試驗機 通用技術要求》；
JB/T 6146 《引伸計 技術條件》；
GB/T 13634 《單軸試驗機檢驗用標準測力儀的校準》；
GB/T 22066 《靜力單軸試驗機用計算機數據采集系統的評定》；
GB/T 16825.1 《拉力和壓力試驗機測力系統的檢驗與校準》；

可執行的標準（部分）
GB/T 228 《金屬材料 室溫拉伸試驗方法》；
GB/T 7314 《金屬材料 室溫壓縮試驗方法》；
GB/T 232 《金屬材料 彎曲試驗方法》；
GB/T 50081 《普通混凝土力學性能試驗方法標準》；
GB/T 5224 《預應力混凝土用鋼絞線》；
GB/T 3098.1 《緊固件機械性能螺栓、螺釘和螺柱》；
GB/T 3098.2 《緊固件機械性能螺母 粗牙螺紋》；
GB/T 3098.4 《緊固件機械性能螺母 細牙螺紋》；

技術參數
規格型號∶WAW-1200W；
最大拉伸試驗力（kN）∶1200kN；
最大壓縮試驗力（kN）∶800kN；
試驗機示值準確度等級∶1級；
試驗力測試量程∶1％－100％FS（全程不分檔）；
變形（引伸計）測量范圍∶1％－100％FS；
變形示值相對誤差∶±1％/±0.5％以內；
變形分辨力∶最大變形量的1/300000；
試驗力加載速率范圍∶0.02％－2％FS/s；
桁架間有效距離∶900；
拉伸鉗口最大間距∶19145；
遠端橫梁移動速度∶180mm/s；
插銷調整步距∶500；
壓縮最大間距∶1200；
鋼絞線夾持范圍∶Φ9.5-Φ18；
可擴展圓試樣夾持范圍∶Φ15－Φ70；
可擴展扁試樣夾持厚度∶10-70；
上下壓板尺寸∶Φ200；
活塞移動速度范圍（近端）∶0－160mm/min；
活塞行程（近端）∶1100；
主機結構形式∶焊接桁架、反向架拉伸；
主機外形尺寸∶27002×1500×800（不含防護門）；
控制柜外形尺寸∶1250×600×900；
總功率（kW）（三相五線制）∶6kVA（AC380V）+ 6kVA（AC380V）+2 kVA（AC220V）；
主機重量∶32000。

注：可根據要求定做設備拉伸長度、寬度、噸位來滿足客戶各種實驗需求。
